1?、 開 閥?脈 沖 試?驗?：

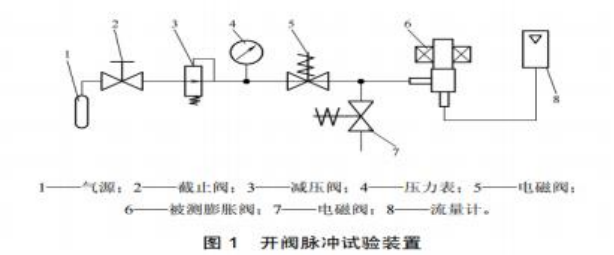

如圖 1 所示，以電壓（12VDC）、指定勵磁方式（1～2 相勵磁）、頻率（如83.3PPS）驅?動、使閥體全閉（0 脈沖），然后在膨脹閥全閉狀態下，從閥體進口端輸入壓力為 1 MPa??氮氣，?驅動電源將電子膨脹閥以 1 脈沖為單位開啟，直到出口端流量出現突變的拐點，相?應所輸入的脈沖數就是開閥脈沖數。測試軟件自動獲取流量出現拐點的脈沖。
?2?、 閥?口 泄?漏?量?：

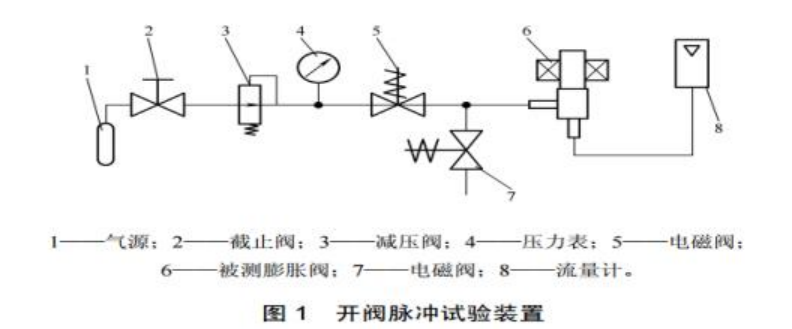

如圖 1 所示，以電壓（12VDC）、指定勵磁方式（1～2 相勵磁）、頻率（如
83.3PPS）驅動、使閥體全閉（0 脈沖），然后在膨脹閥全閉狀態下，從閥體進口端輸入壓力?為 1?MPa 氮氣，用流量傳感器測出出口端氮氣的泄漏量，軟件能顯示泄漏量。
3?、?流 量?特 性 測 試 :

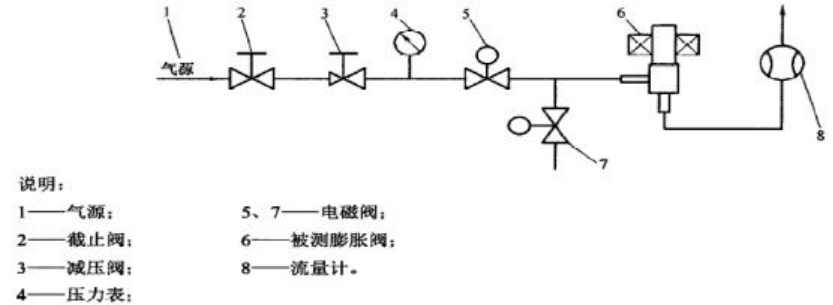

將被測膨脹閥按圖 2 連接，測試用氣體采用干燥空氣或氮氣；在環境溫度 25℃左右、標?準大氣壓下進行測試。以電壓（12VDC）、指定勵磁方式（1～2 相勵磁）、頻率（如
83.3PPS）驅動、使閥體全閉（0 脈沖），確定原點，從閥體進口端輸入壓力為 0.1?MPa 氮
氣，當膨脹閥控制器發出相應的脈沖數時用流量傳感器測出出口端氮氣的流量，從 0—500 脈?沖，每隔 50 脈沖測定一組流量，將流量值擬合成曲線。在條件不變的情況下，電子膨脹閥從?全開到全閉(反行程)，各個開度下流量的重復性要求在?1.5%以內。
圖 ?2
?4?、?最 大 動 作?壓 差?試?驗 :

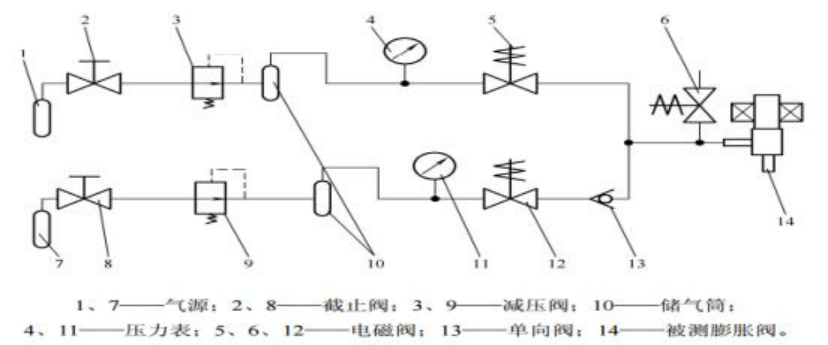

如圖 ?3 ?所示， 以電壓（12VDC）?、指定勵磁方式（1～?2??相勵磁）?、頻率（如?83.3PPS）驅動、使閥體全閉（0?脈沖），確定原點；驅動輸入?300?脈沖將膨脹閥開 啟；開啟截止閥?8、電磁閥 ?6?、12，調整減壓閥?9?使壓力表?11 ?的指示壓力上升為?0.1?MPa；在膨脹閥出口端測定氣體流量值 Q1；
關閉截止閥?8、電磁閥 ?6?、12，操作驅動電源將膨脹閥設定在全閉狀態，確定原點；開?啟截止閥 2 和電磁閥 5?、6，調整減壓閥?3 使壓力表 4?的指示壓力上升為 3.7MPa；設定?驅動電源，?90%額定電壓，?驅動輸入?300?脈沖將膨脹閥開啟；?關閉截止閥 ?2 ?和電磁閥?5?、6，再開啟截止閥?8?和電磁閥?6?、12，調整減壓閥?9 使壓力表?11?的指示壓力上升為?0.1MPa；?在膨脹閥出口端測定氣體流量值 ?Q2；?軟件能自動顯示流量變化值（注：?（Q1- Q2）/Q1）?,并能判定流量變化值是否合格(±5%以內為合格）?。
|
